图解铝合金脚手架

铝合金脚手架是由各个部件组合搭建的，那么铝合金脚手架各个部件是怎样的呢？本文介绍组成铝合金脚手架的每个部件的详细分解。方便客户更深入了解铝合金脚手架部件以及构成，方便选购以及安装使用。

1. 铝框架：采用φ50.8xδ2或φ50.8xδ1.8铝合金圆管焊接而成，铝架设有3、4、5级横管以及2级架专做护栏使用，每级横管上都能搭放平台板，其间隔为460mm。铝框架可以互相混合搭配，配有锁扣连接，结构稳固可靠；带内爬梯铝架或者另外配置斜爬梯，带爬梯梯管采用φ25.4带纹铝管，具有防滑功能。（如图）

框架高度分别有5级架：2.32米，4级架：1.85米，3级架1.39米，还有2级架护栏：0.85米。

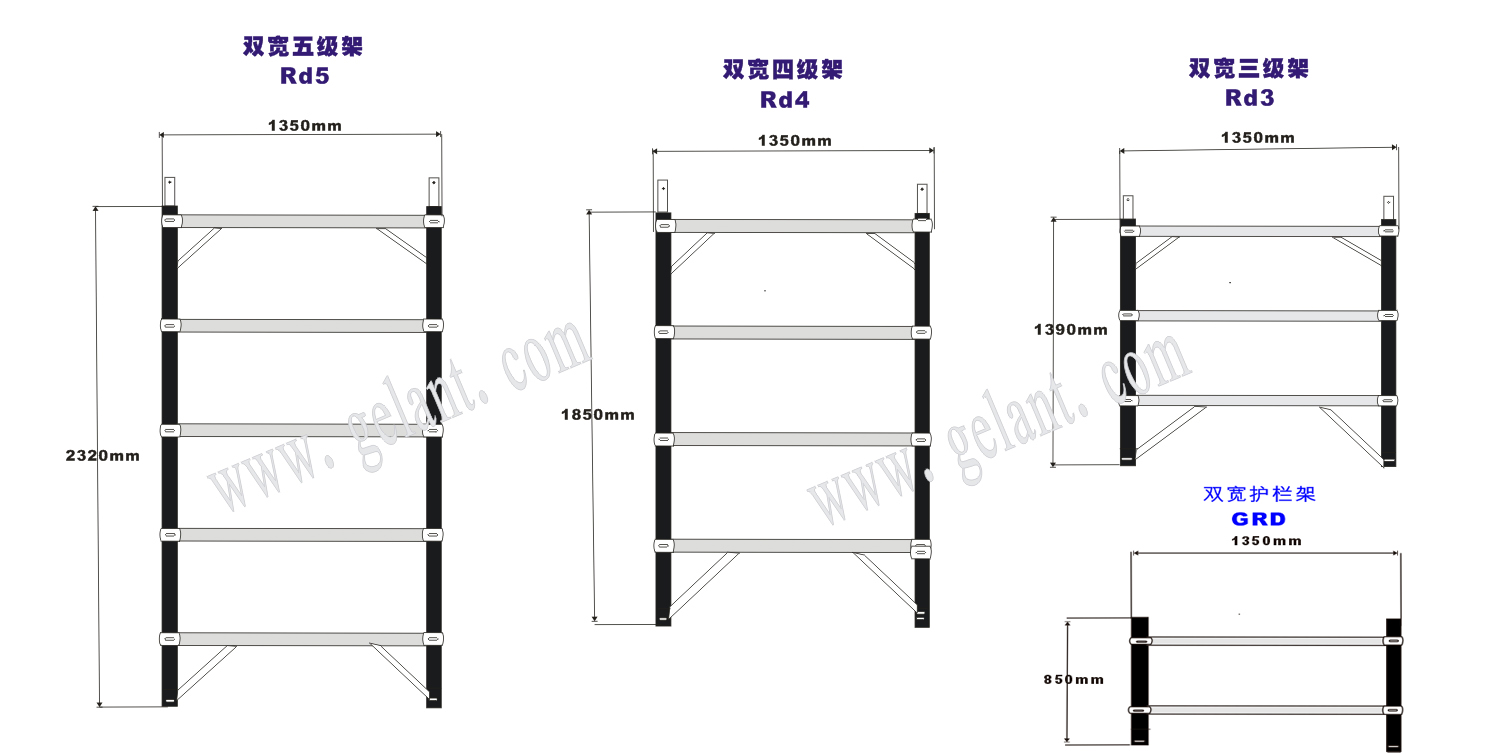

1350双宽架

750单宽架

注意：框架的重要指标是有完全焊接固定的直通，以及带三通连接横向合竖向的管再焊接的框架，框架关乎铝合金脚手架的安全稳定性最重要的部件。

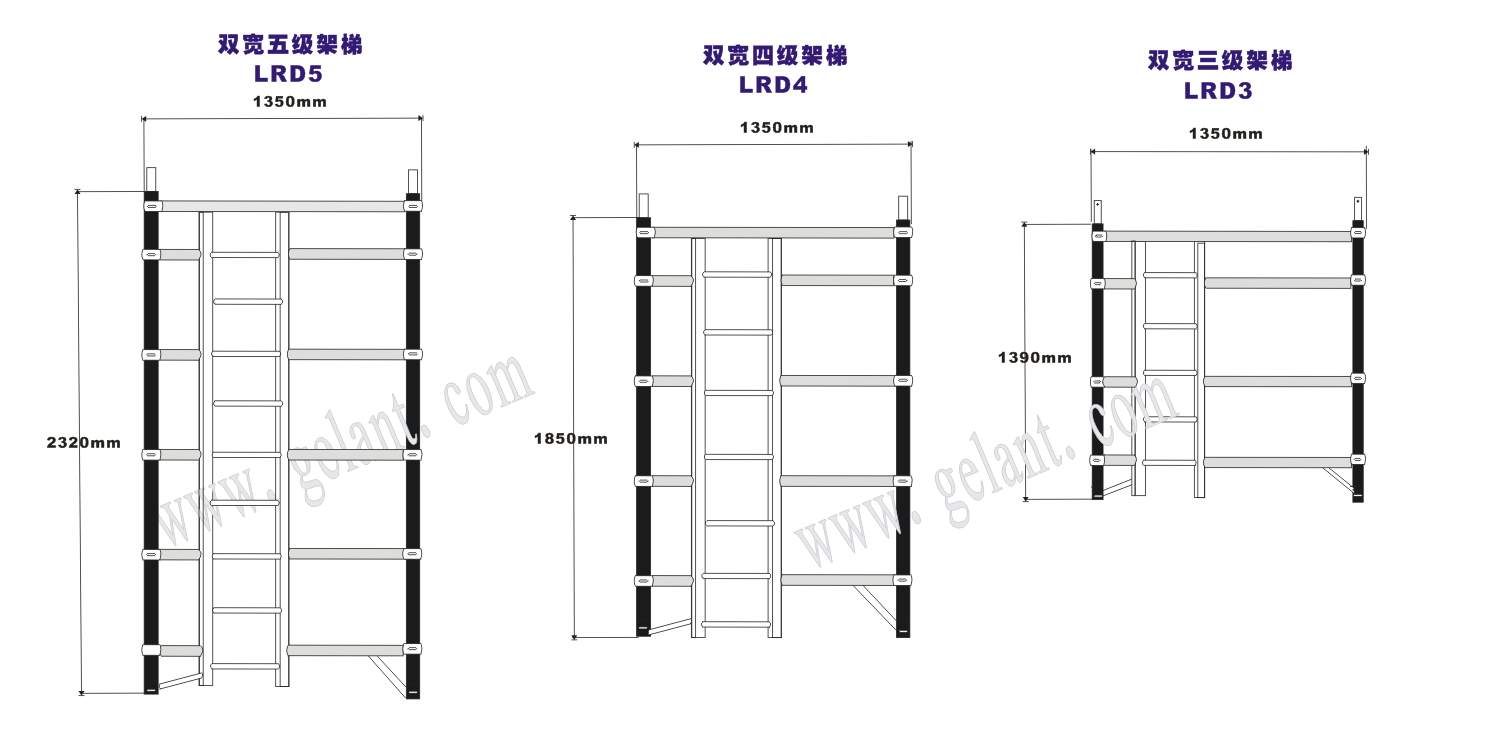

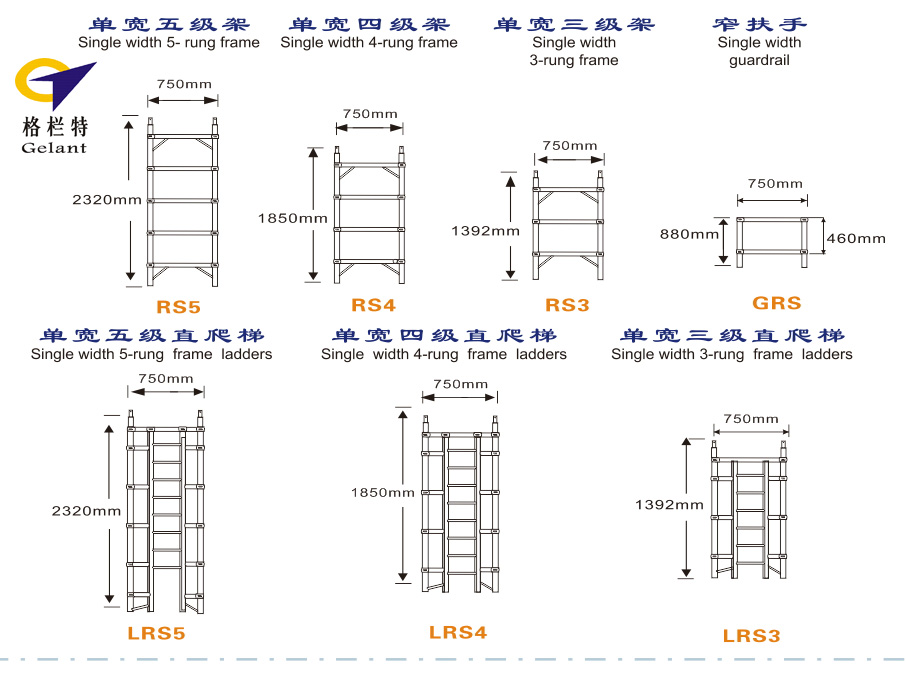

框架标准图

2.横杆斜杆：铝合金脚手架主要靠横向和斜向拉杆进行组合定型整体架构，横斜杆的搭配数量以及搭建方法对铝合金脚手架整体结构的稳定具有重要作用，为方便快速辨别横斜杆，分为斜杆(端钩片为红色)、横杆(端钩片为蓝色)；横斜杆的两头钩子具有自锁功能，端钩采用优质铸造铝合金压铸而成，而且一般采用全包围设计，具有强度高的特点，确保塔架安全。质量堪忧的产品通常中间有裂口，容易断裂。（如图）

横斜杆

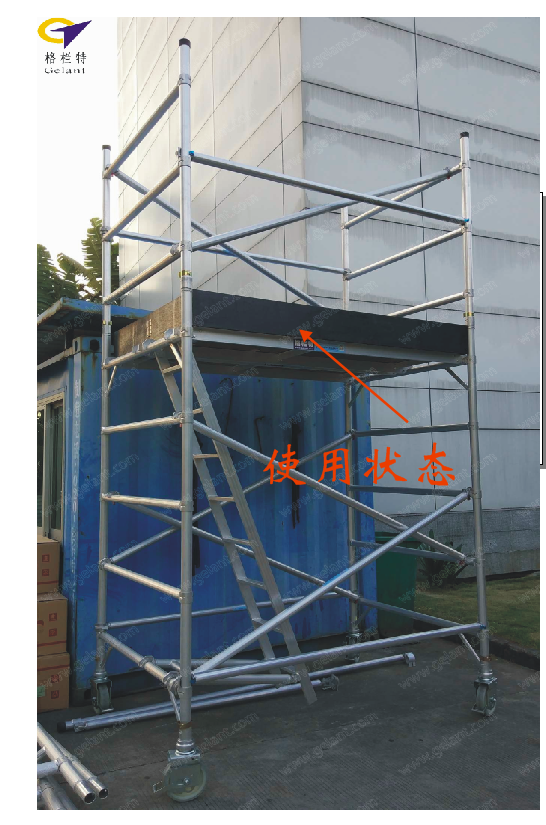

3.平台板：分为开口平台板、标准平台板两种，采用铝合金框架与多层胶合防水防滑，防燃高密度板铆装组合；开口平台板一般搭设于铝合金脚手架的最顶层，达到作业层满铺。满铺平台板后，由于施工人员在铝合金脚手架的内部爬上以及下去脚手架。所以开口平台板设计目的专为施工人员上和下落脚手架施工层使用的，开口平台板带自锁功能。（如图）

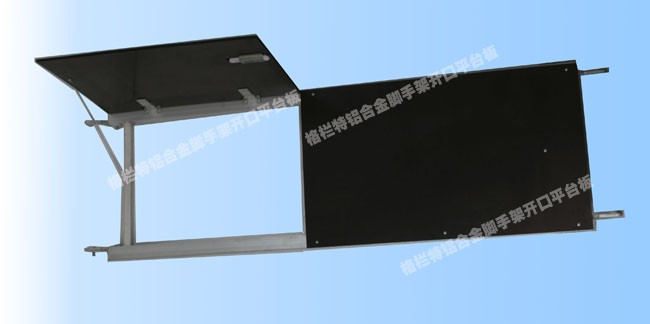

开口平台板

标准平台板

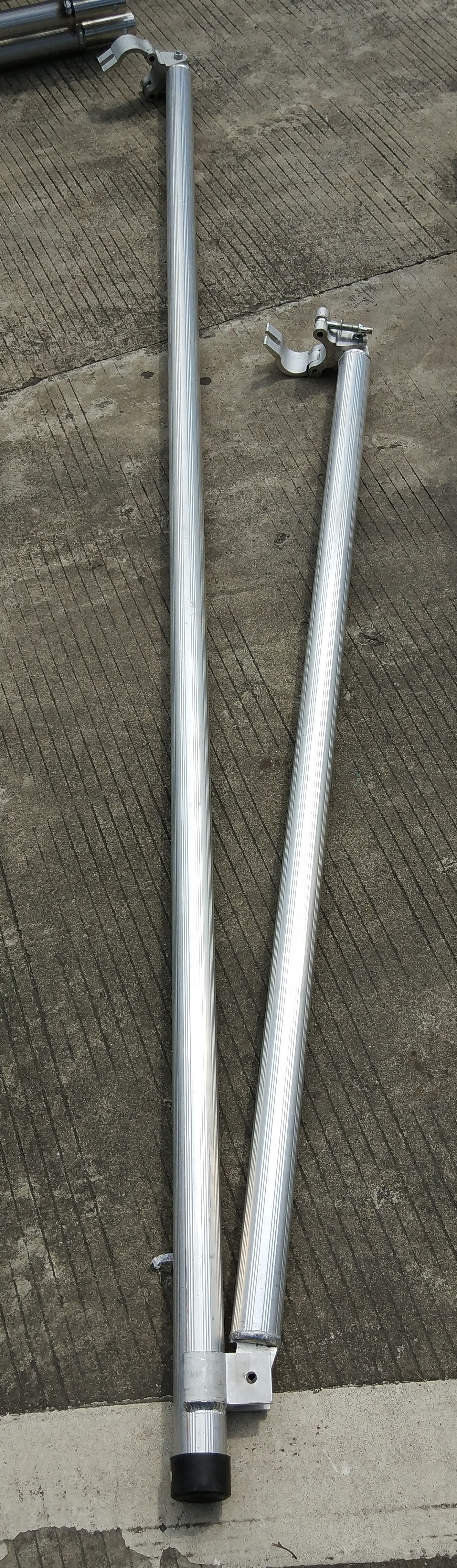

4.外支撑杆：外支撑杆用于四个角支撑着铝合金脚手架，用来固定脚手架的底部，保证整个脚手架的稳固，操作简单方便。（如图）

外支撑杆

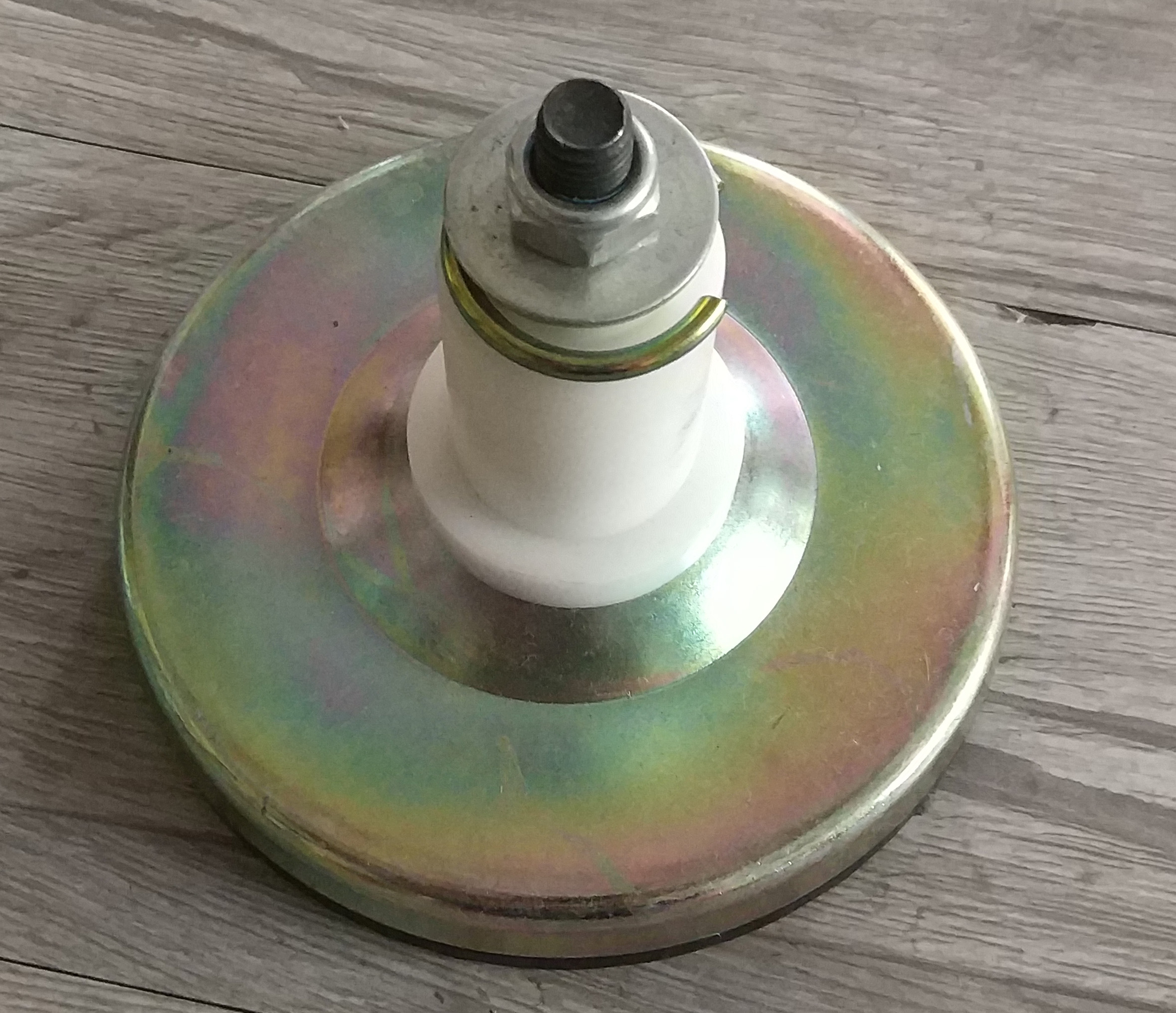

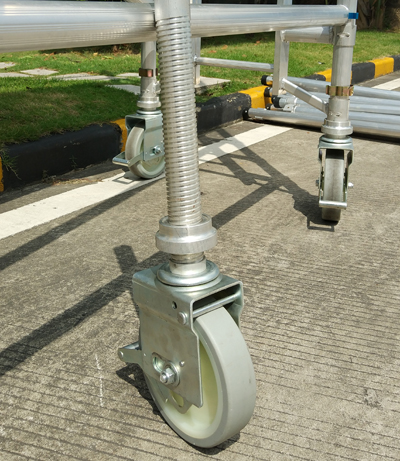

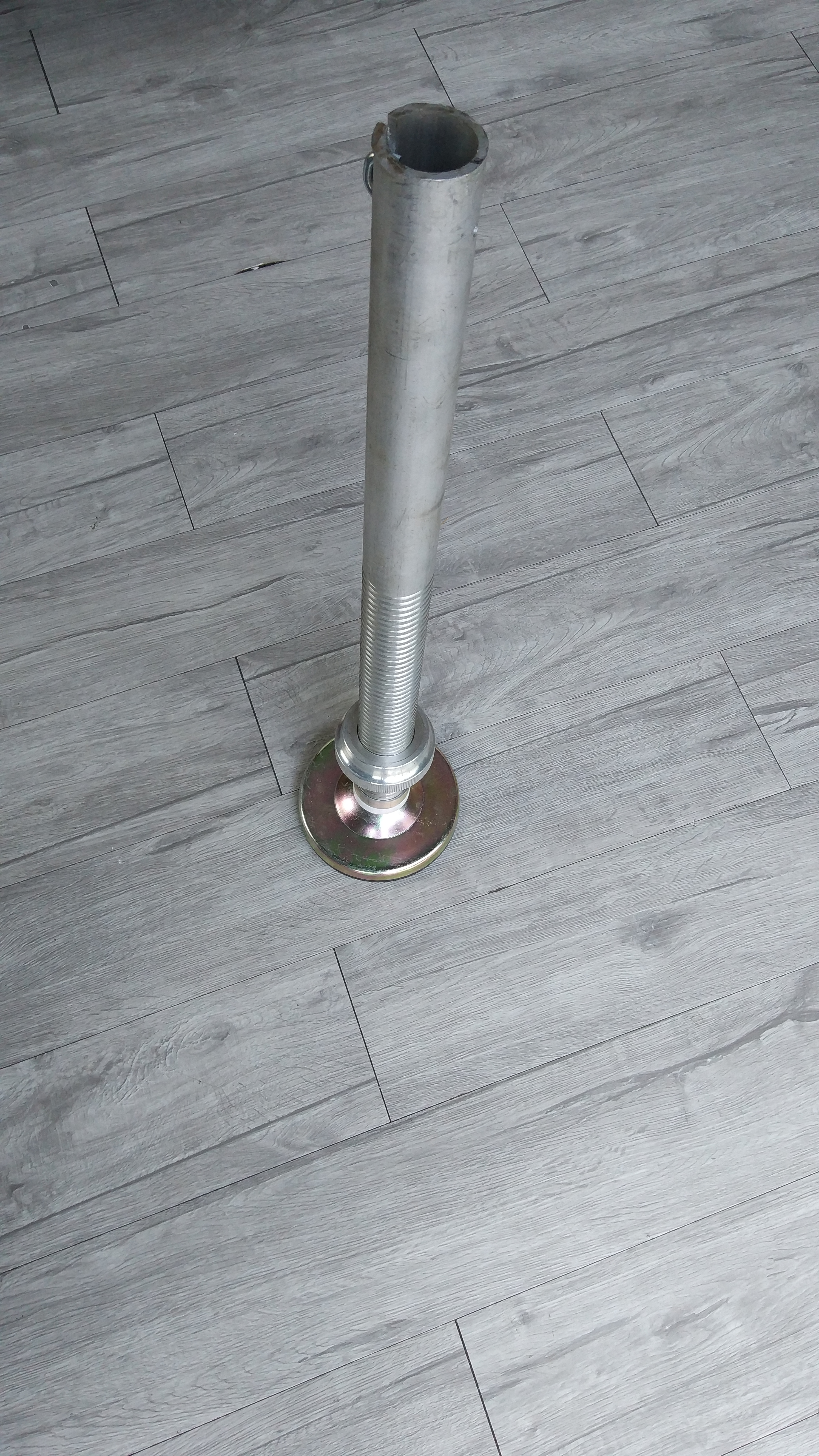

5.脚轮及可调脚：铝合金脚手架正规脚轮使用欧式脚轮，单个脚轮承重达800KG。脚轮外圈包裹聚氨酯，防止刮花地面。脚轮与可调安装后成一条垂直方向，不凸出来。脚轮上安装可调螺杆，可进行适当调节，保证脚手架适合不同高度的地面环境，可调脚长度600mm，其中300mm带螺丝，其余300mm不带螺丝。（如图）
